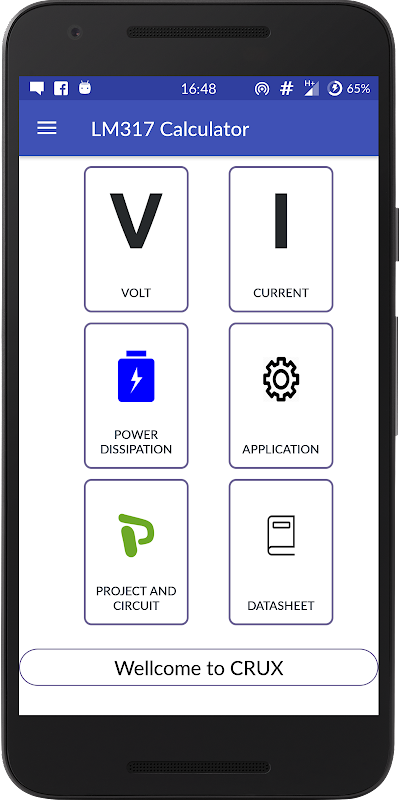

LM317 Calculator

Calculatrice LM317 très simple et facile pour les ingénieurs, amateur.

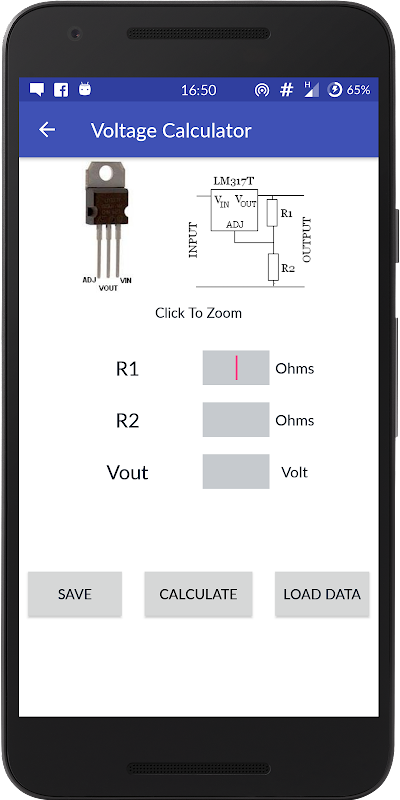

# Calculer la tension de sortie

# Calculer le courant de sortie

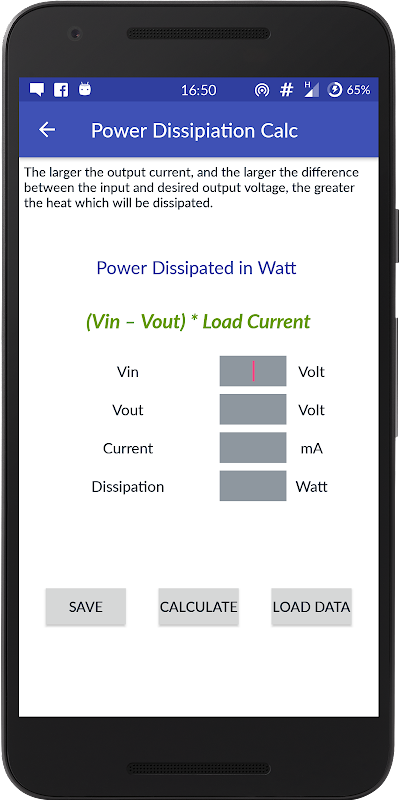

# Calculer la dissipation de puissance via LM317

# De nombreux circuits et projets utilisant LM317

Introduction

La calculatrice LM317 est un outil conçu pour aider au calcul des valeurs de résistance pour la régulation de la tension à l'aide du régulateur de tension réglable LM317 IC. Il simplifie le processus de détermination des valeurs de résistance correctes pour une tension de sortie et un courant de charge donné.

Caractéristiques

* Calcule les valeurs de résistance pour le régulateur de tension LM317

* Prend en charge les tensions de sortie fixes et réglables

* Considère le courant de chargement et la chute de tension à travers les résistances

* Fournit des résultats clairs et précis

Usage

Pour utiliser la calculatrice LM317, suivez ces étapes:

1. Entrez la tension de sortie souhaitée: c'est la tension que vous souhaitez que le LM317 régule.

2. Entrez le courant de charge: il s'agit du courant maximum qui sera tiré du régulateur de tension.

3. Sélectionnez le mode de tension de sortie: choisissez entre "fixe" pour une tension de sortie fixe ou "réglable" pour une tension de sortie réglable.

4. Cliquez sur "Calculer": La calculatrice affichera les valeurs de résistance requises.

Sortir

La calculatrice LM317 fournit la sortie suivante:

* R1: la valeur de la résistance connectée entre les broches d'entrée et ajuster.

* R2: La valeur de la résistance connectée entre les broches de réglage et de sortie.

* Tension chute à travers R1: la tension tombe à travers la résistance R1.

* Drop tension à travers R2: la tension tombe à travers la résistance R2.

Précision et considérations

La calculatrice LM317 fournit des résultats précis dans la plage de fonctionnement spécifiée du LM317. Cependant, il est important de considérer les facteurs suivants:

* Tolérance à la résistance: la tension de sortie réelle peut varier légèrement en raison de la tolérance à la résistance.

* Effets de la température: la résistance des résistances peut changer avec la température, ce qui peut affecter la tension de sortie.

* Variations de charge: la tension de sortie peut fluctuer si le courant de charge change considérablement.

Conclusion

La calculatrice LM317 est un outil précieux pour concevoir des circuits de régulateur de tension à l'aide du LM317 IC. Il simplifie le processus de calcul des valeurs de résistance, garantissant une régulation de tension précise et fiable. En suivant les étapes décrites ci-dessus, les utilisateurs peuvent déterminer rapidement et facilement les valeurs de résistance appropriées pour leur application spécifique.
