Shaft Alignment Horizontal

これは、水平軸調整を実行するためのコンパニオン アプリです。

これは、RT 300/AT 200/AT100 を使用して、モーターやモーターなどの一般的なアプリケーションで水平軸調整を実行するためのコンパニオン アプリです。ポンプ。このアプリは、Bluetooth® 接続された ACOEM センサーを使用する際の完全な測定および位置合わせプロセス全体をユーザーにガイドします。これにより、ベース/ボルトで固定された機械の状況で役立つフィートロック機能を含む、広範なシャフト アライメント パッケージが提供されます。 PDFレポート機能は、保存された測定レポートをPDFファイルに変換することにより、現場での迅速なレポート機能を提供します。 ACOEM クラウドのインスタント レポートとインスタント共有のおかげで、簡単に共有できます。

---- 注: このアプリは ACOEM RT-300、AT-200、AT-100 でのみ動作します ----

主な機能:

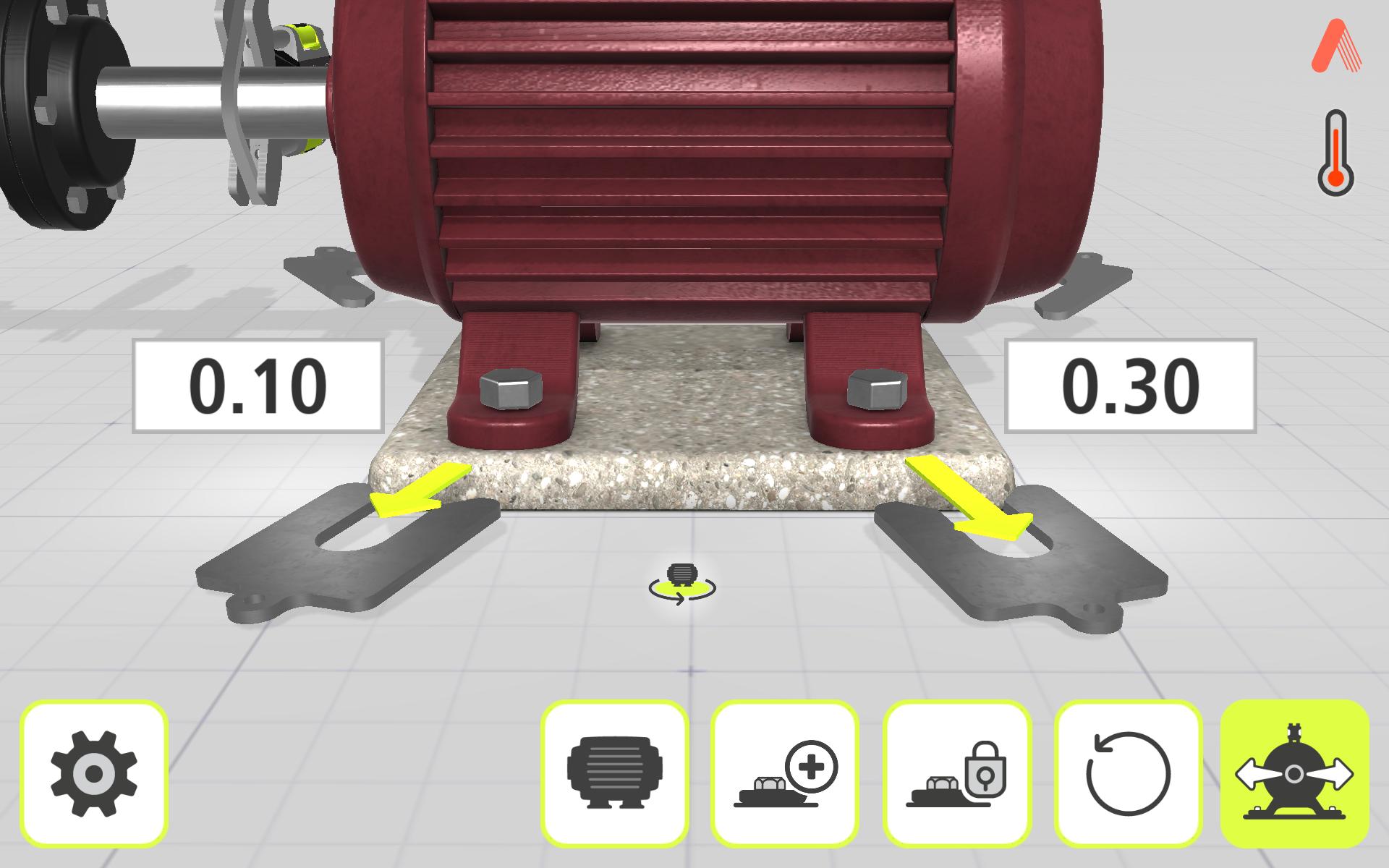

- GuideU: 特許取得済みのアイコンベースで色分けされた適応型ユーザー インターフェイス

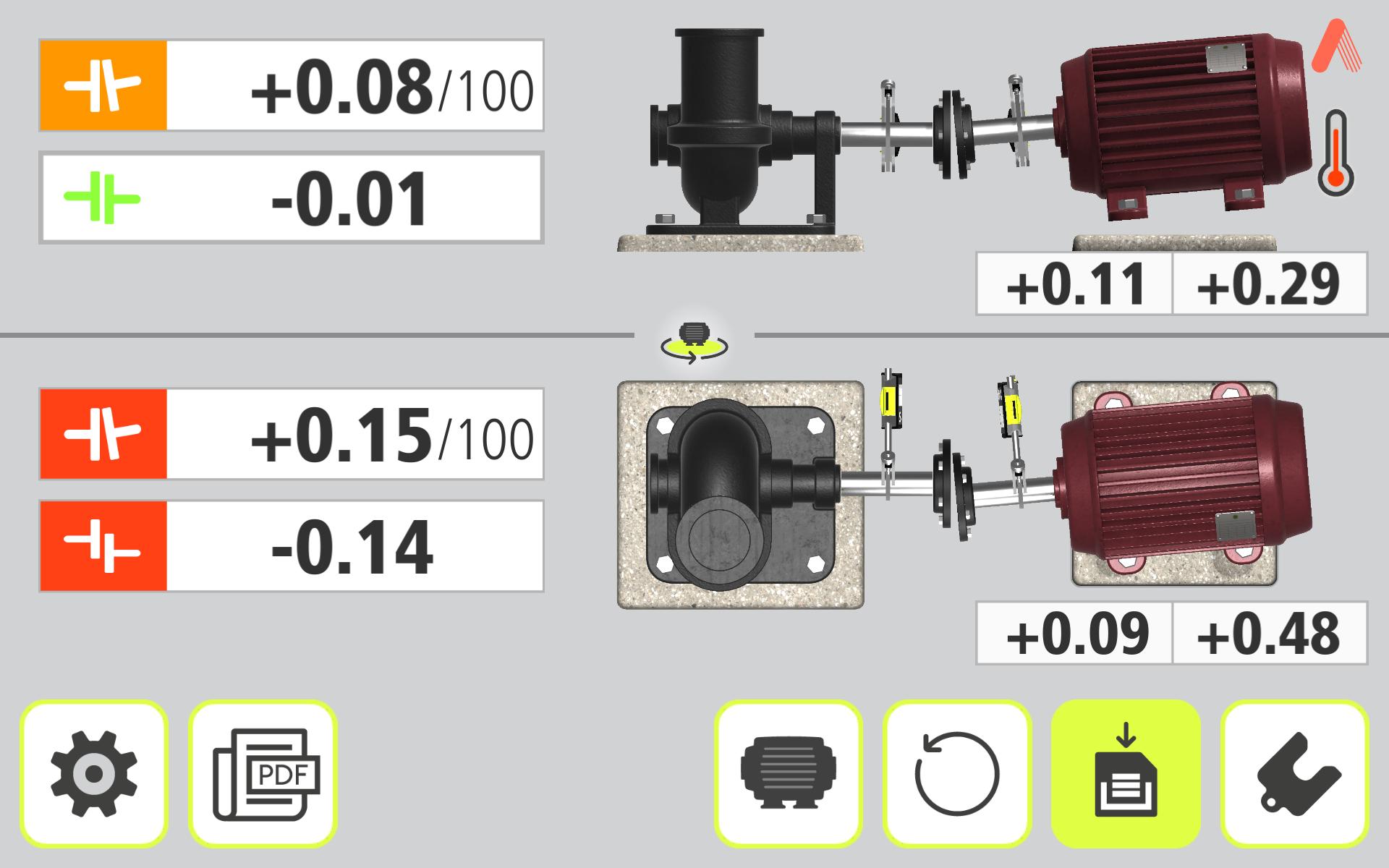

- VertiZontal™: マシンを垂直方向と水平方向の両方に調整する必要はありません。測定する

- インスタント PDF レポートを作成します

- ACOEM クラウドに接続します (オプション)

調整の詳細については、Web サイト www.acoem.com にアクセスしてください。一般的には、ACOEM ツールとアプリのサポートです。

最新バージョン v3.1.2 の新機能

最終更新日: 4 月 18 日2024

カスタム ロゴタイプ ピッカーの軽微なバグ修正。

水平方向のシャフトの位置合わせとは、2 つ以上のシャフトが同じ水平面上で位置合わせされていることを確認するプロセスを指します。アライメントのずれが過度の摩耗、振動、さらには致命的な故障につながる可能性があるため、これは回転機械が適切に機能するために非常に重要です。

シャフトの水平方向の位置合わせは、通常、レーザー位置合わせシステムを使用して行われます。このシステムは、調心対象のシャフトに取り付けられたレーザー送信機とレーザー受信機で構成されています。送信機はレーザービームを放射し、それが受信機で反射されます。次に、受信機は反射ビームの位置を測定し、シャフト間の位置ずれを計算します。

位置ずれは通常、オフセットと角度という 2 つのパラメータで表されます。オフセットはシャフトの中心線間の水平距離を指し、角度はシャフト間の角度の差を指します。

位置ずれを修正するには、オフセットと角度が許容範囲内になるまでシャフトを調整する必要があります。これは通常、シムまたはネジジャッキを使用して行われます。

シャフトの水平調整は、回転機械の重要なメンテナンス手順です。シャフトが適切に位置合わせされていることを確認することで、機械の寿命を延ばし、振動を減らし、致命的な故障を防ぐことができます。

軸出し水平調整手順

以下は、レーザー アライメント システムを使用してシャフトを水平にアライメントする一般的な手順です。

1. レーザー送信機とレーザー受信機を軸に合わせて取り付けます。

2. レーザービームが受信機で反射されるようにレーザー送信機を配置します。

3. 反射ビームが受信機の中心に来るまで、受信機の位置を調整します。

4. レーザー アライメント システムからオフセットと角度の値を読み取ります。

5. オフセットと角度が許容範囲内になるまでシャフトを調整します。

6. シャフトが適切に位置合わせされるまで、手順 2 ～ 5 を繰り返します。

シャフトを水平に配置する利点

シャフトを水平に配置すると、次のような多くの利点があります。

* 振動の低減

* 機械寿命の延長

* メンテナンスコストの削減

* 効率の向上

* 致命的な障害を防止

結論

シャフトの水平調整は、回転機械の重要なメンテナンス手順です。シャフトが適切に位置合わせされていることを確認することで、機械の寿命を延ばし、振動を減らし、致命的な故障を防ぐことができます。
