Resistor Code Calculator

Рассчитайте цветовые коды резисторов с помощью этого удобного справочного приложения. Приложение полезно для каждого производителя, инженера, студента и мастера Arduino или Raspberry Pi при работе с электроникой.

Поддерживает 4- и 5-полосный диапазон. резисторы!

Стандартный цветовой код резистора используется для определения значения сопротивления резисторов, используемых во всех видах электроники.

Калькулятор кода резистора — это удобный инструмент, который помогает пользователям расшифровывать цветные полосы на резисторах, чтобы определить значение их сопротивления и допуск. Резисторы — это электрические компоненты, используемые для регулирования тока в цепи, и значение их сопротивления имеет решающее значение для проектирования схем.

Система цветового кода

На резисторах обычно нарисованы четыре или пять цветных полос, каждая из которых представляет определенную цифру или множитель. Первые две полосы обозначают первую и вторую цифры значения сопротивления соответственно. Третья полоса представляет собой множитель, который указывает количество нулей, которые необходимо добавить к первым двум цифрам. Четвертая полоса, если она есть, указывает на допуск резистора, который представляет собой допустимое отклонение от номинального значения сопротивления.

Расшифровка кода

Чтобы расшифровать код резистора, просто определите цвета полос и обратитесь к таблице цветовых кодов резисторов. Каждый цвет соответствует определенному числовому значению или множителю. Например, коричневый означает 1, красный — 2, а оранжевый — 3.

Пример

Рассмотрим резистор со следующими цветными полосами:

* Группа 1: Коричневый (1)

* Группа 2: Зеленый (5)

* Группа 3: Оранжевый (3)

Используя таблицу цветового кода, мы можем расшифровать значение сопротивления следующим образом:

* Первая цифра: 1

* Вторая цифра: 5

* Множитель: 1000 (оранжевый означает 3 нуля)

Следовательно, значение сопротивления резистора составляет 15 000 Ом (15 кОм).

Толерантность

Четвертая полоса на резисторе указывает допуск, который выражается в процентах от номинального значения сопротивления. Например, золотая полоса соответствует допуску 5 %, что означает, что фактическое значение сопротивления может отличаться на 5 % от номинального значения.

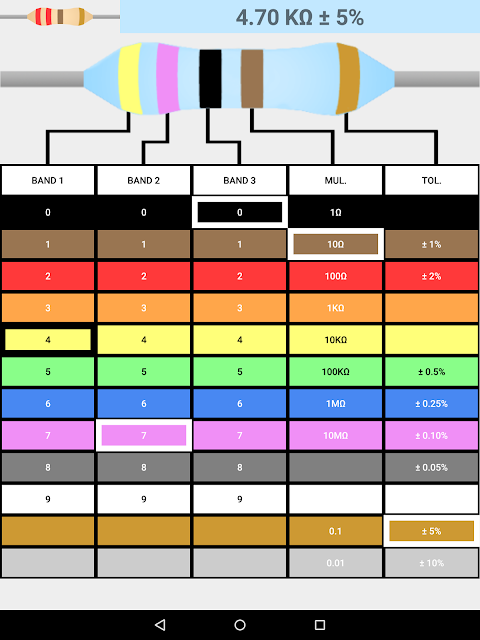

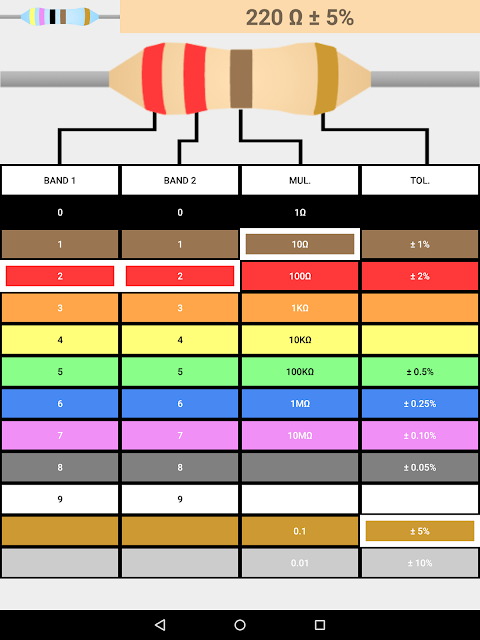

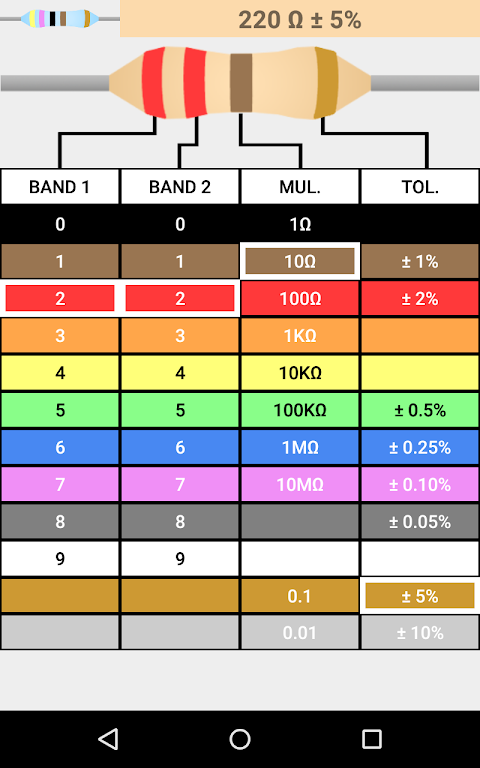

Использование калькулятора

Калькулятор кода резистора обеспечивает простой способ расшифровки цветовых кодов резисторов. Просто выберите цвета полос из раскрывающегося меню, и калькулятор автоматически отобразит значение сопротивления и допуск. Этот инструмент может быть особенно полезен при работе с большим количеством резисторов или когда цветные полосы трудно различить.
